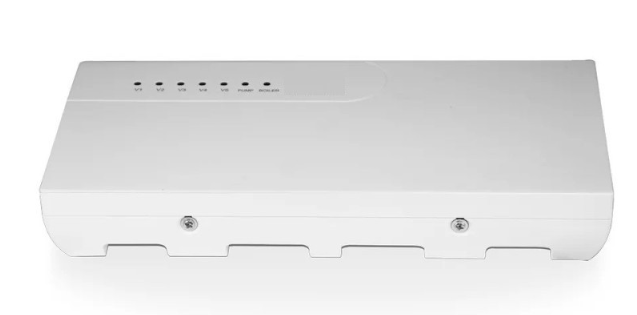

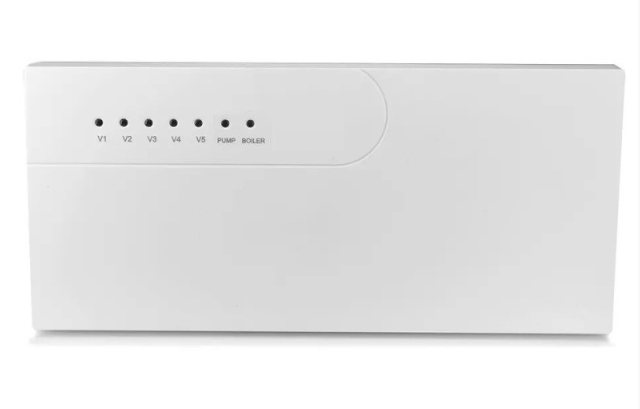

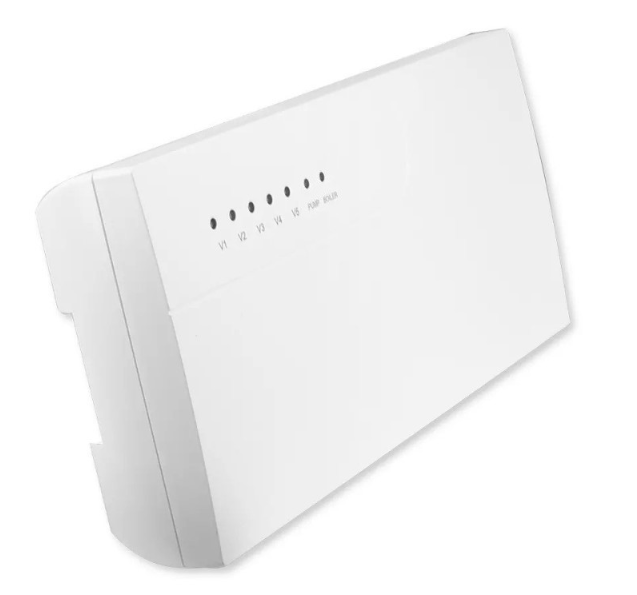

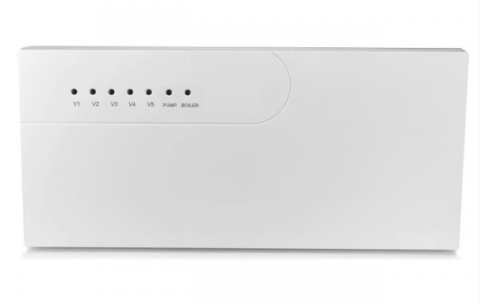

DV5000 Centru de comanda actuatoare, 5 zone, cu fir si comanda pompa si centrala TOR-DV5000

Centru de comanda cu 5 zone pentru incalzirea in pardoseala cu comunicare prin fir cu termostatele ambiante , cu functie pentru alimentarea pompei de circulatie si comanda centralei (cazanului).

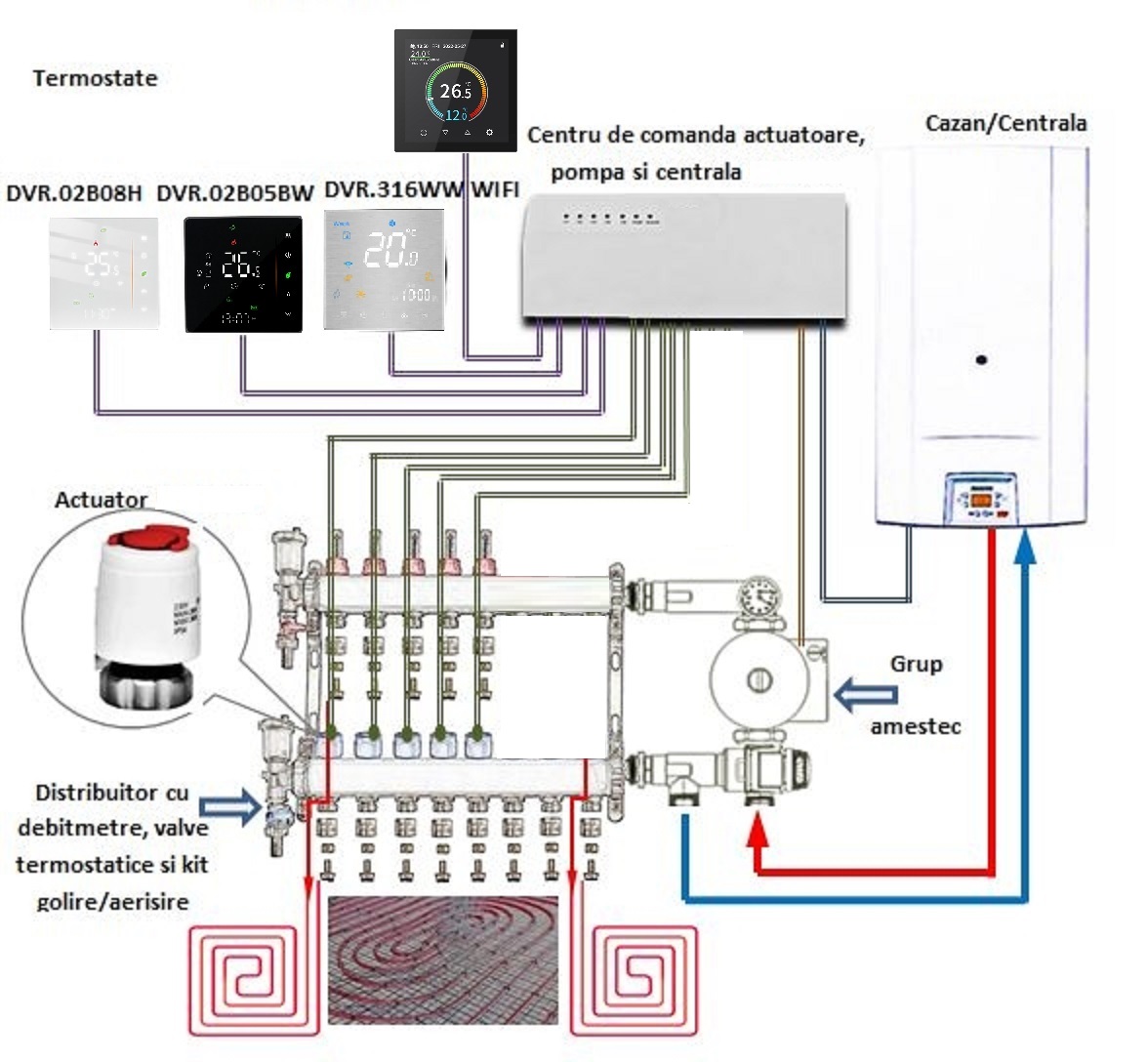

Schema de principiu pentru automatizare sistem de incalzire in pardoseala:

Principala functie a centrului de comanda o reprezinta controlul functionarii actuatoarelor normal inchise (230V, 50 Hz) in concordanda cu necesarul de temperatura ambientala, solicitat cu ajutorul termostatelor ambiante.

De asemenea, centrul de comanda va porni centrala cand va primi comanda de la oricare dintre termostatele ambiante. Odata ce termostatele nu vor cere caldura, in functie de setarea contactelor pentru intarziere P1 si P2, centrala se va oprit  cu o intarziere de 30 , 45, 60, 120 secunde. Centrala este controlata prin intermediul unui releu de maxim 10A.

O alta functie a centrului de comanda o reprezinta controlul pompei de circulatie; centrul de comanda va alimenta cu tensiune si  porni centrala cand va primi comanda de la oricare dintre termostatele ambiante. Pompa este alimentata controlata prin intermediul unui releu de maxim 10A, 230V/50Hz.

Este perfect compatibil cu termostatele comercializate de Torelectric

Principala functie a centrului de comanda o reprezinta controlul actuatoarelor normal inchise (230V, 50 Hz) in concordanda cu necesarul de temperatura ambientala, solicitat cu ajutorul termostatelor de temperatura ambianta.

 De asemenea, centrul de comanda va porni centrala cand va primi o solicitare de la oricare dintre termostatele ambiante. Odata ce termostatele nu vor cere caldura, in functie de pozitia jumperilor de intarziere P1 si P2, centrala se va oprit  cu o intarziere de 30 , 45, 60, 120 secunde. Centrala este controlata prin intermediul unui releu de maxim 10A. Releul este conceput pentru operatii fara voltaj.

O alta functie a centrului de comanda o reprezinta controlul pompei de circulatie; centrul de comanda va alimenta cu tensiune si  porni centrala cand va primi comanda de la oricare dintre termostatele ambiante. In functie de pozitia jumperilor de intarziere P1 si P2, pompa se va oprit  cu o intarziere de 30 , 45, 60, 120 secunde. Pompa este alimentata controlata prin intermediul unui releu de maxim 10A, 230V/50Hz

Caracteristici:

• suporta comanda  de la maxim 5 termostate

• controleaza 5 zone de caldura indepedente

• alimenteaza si comanda pompa de circulatie din sistemul de incalzire in pardoseala

• comanda pornirea / oprirea centralei (cazanului de incalzire cu gaz)

• utilizatat pentru a se comanda actuatoare pentru incalzire in pardoseala sau vane  sau valve motorizate( cu 2 fire)

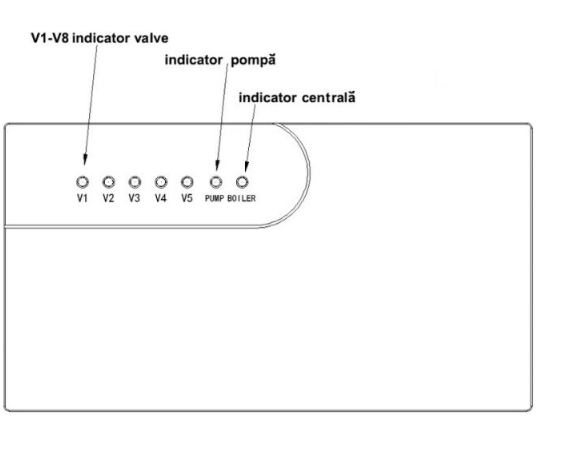

• indicatoare de stare de tip LED pentru fiecare conexiune (8 actuatoare, 1 pentru pompa, 1 pentru cazan)

Alimentare: 230 V / 50 Hz

Precizie:  ± 0.5 °C

Amperaj: max 3A

Contact iesire pentru alimentare pompa: tip releu, maxim 10 A, 230V/50Hz

Contact iesire pentru comanda centala: tip releu, maxim 10 A

Timp de intarziere setabil la : 30, 45, 60, 120  secunde

Consum <10W
